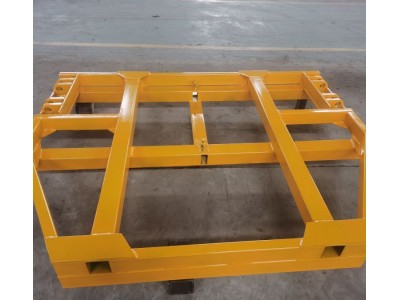

德志 矿用掘进机临时支护装置 拱形巷道超前液压支护 ZLJ-10

本装置结构适用于巷道高度2.2m~4.5m的矩形、梯形、倾斜巷道,可与各种型号的掘进机配套。

机载临时支护装里主要由翻转梁(左右)、升降油缸(左右)和顶梁、翻转油缸、支撑油缸、辅助支撑油缸、操作阀组等构成。其中只有项梁、前支撑缸在收拢状态时匍皮亚诺曲线在掘进机切割电机背部，而上述其余部件均布置在切割部两侧。它是利用切割部的前、后销轴，把左、右翻转梁牢固的安装在掘进机上，在转梁下部安装着翻转油缸、升降油缸，缸简上安装着一对支撑油缸。操作翻转油缸和支撑油缸控制阀，使翻转梁翻转至掘进机切割头前方，操作升降油缸，推动顶梁去接触巷道顶板起到预支撑作用，将前支撑缸回转至垂直位置，人工安装辅助支撑杆后，将辅助支缸牢固的支撑在地面上，为下一步锚杆作业提供了安全空间。所有油缸都为插装式液压锁，有效保障了万一软管发生爆裂故障时的设备和人员安全。
